Директорные антенны.

Директорные антенны типа "волновой канал" - это канальные антенны, состоящие из активного петлевого вибратора и пассивных вибраторов, расположенных спереди (директоры) и сзади (рефлектор). Такая схема расположение элементов улучшает электрические параметры антенны, по сравнению с обычным полуволновым вибратором за счёт сужения переднего (рабочего) лепестка диаграммы направленности - директорами и отсечения паразитного заднего лепестка диаграммы направленности - рефлектором. А сближение первого директорного и петлевого вибраторов, хотя и снижает коэффициент усиления, позволяет значительно расширить полосу приёма антенны и сделать её диапазонной. В зависимости от условий приёма в целях экономии используются:

1. В зоне уверенного приёма - укороченные или комбинированные антенны

2. В зоне неуверенного приёма - полноразмерные антенны

3. В зоне радиотени антенну переносят в зону уверенного приёма с последующей передачей сигнала по высокочастотному или оптоволоконному кабелю.

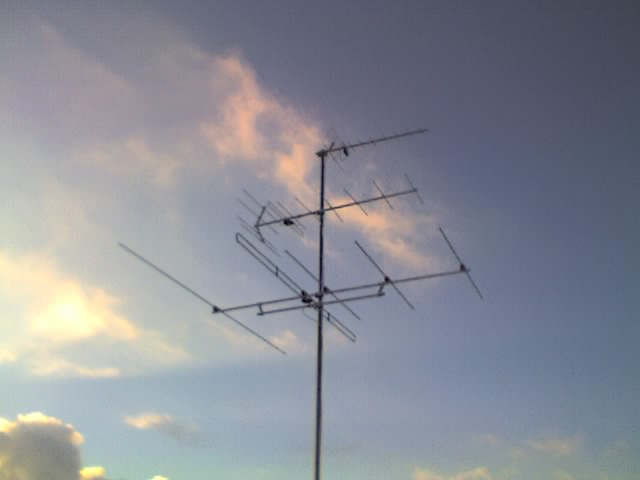

Укороченный комплект директорных антенн.

В этом варианте устанавливаются: 2 - х элементная антенна диапазона МВ -1; 7 - ми элементная антенна диапазона МВ - 3; 43-х элементная антенна ДМВ. Их достоинства: небольшой вес, низкое ветровое сопротивление конструкции и высокий коэффициент усиления.

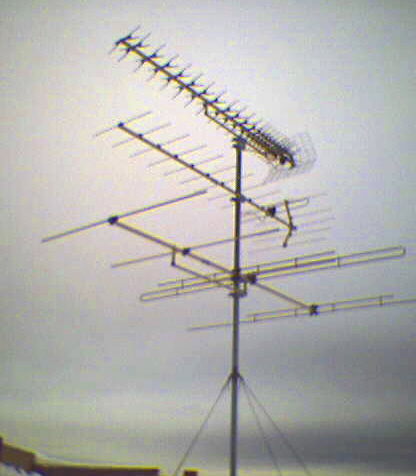

Полноразмерный комплект директорных антенн.

В этом варианте устанавливаются: 5-ти элементная антенна МВ - 1, 25-ти элементная антенна МВ - 3, 91-ти элементная антенна ДМВ. Достоинства: высокое качество принимаемого сигнала, хорошая помехозащищенность, устойчивая работа в зоне неуверенного приёма.

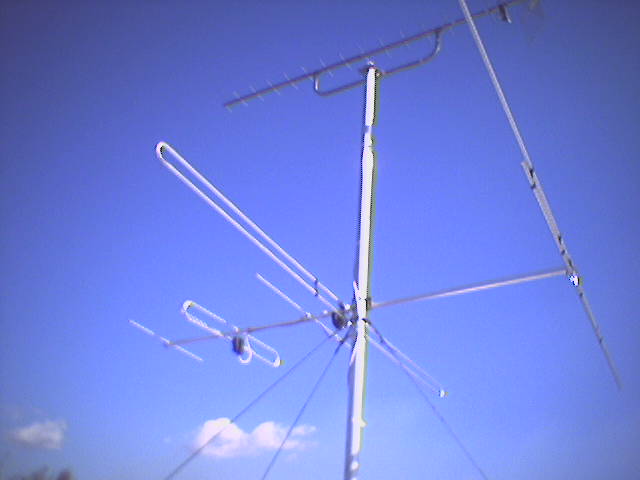

Комбинированные антенны:

1. В первом варианте применяется сочетание двухдиапазонной антенны 1 - 12 канала, расположенной на общей несущей стреле и диапазонной антенны ДМВ. Данную комбинацию применяют на расстоянии до 50 км от телецентра.

2. Во втором варианте (эконом - класс) применяется сочетание укороченной 2- х элементной диапазонной антенны 1 - 3 канала и двухдиапазонной логопериодической антенны 6 - 69 канала. Данное сочетание успешно применяется на расстоянии до 30 км от телецентра.

3. В третьем варианте применяется антенна, собранная на одной несущей стреле из 2 - 3 антенных полотен. Данная антенна может применятся на расстоянии до 50 км от телецентра.

Телевизионное усилительное оборудование.

В целях компенсации потерь сигнала при передаче радиоволн телевизионного диапазона необходимо использовать усилители телевизионного сигнала. Телевизионные усилители имеют различное назначение: антенные, квартирные, домовые, подъездные, магистральные и т.д. Применение конкретного типа усилителя зависит от условий приёма и нагрузки:

• При работе с индивидуальной диапазонной директорной антенной используется многовходовой мачтовый антенный усилитель. Он располагается в непосредственной близости от антенны и служит для усиления уровня принимаемых сигналов различных диапазонов до необходимой величины. Для выравнивания принимаемых сигналов внутри диапазона, применяются регуляторы уровня и различные режекторные фильтры, которые подавляют более сильные сигналы, чтобы при их дальнейшем усилении, они не превысили максимальный выходной уровнень усилителя. При превышении этого уровня, усилитель переходит в режим "насыщения" , линейность входной характеристики нарушается и происходит явление "интермодуляции", что на экране телевизора выглядит, как появление изображения нескольких каналов в одном.

• Для дальнейшей передачи сигнала по кабельным магистральным линиям применяются широкополосные магистральные усилители. Они обладают высоким коэффициентом усиления и малым уровнем шума.

• После ответвлениия сигнала от магистрали на дом или подъезд, применяются подъездные усилители. Они имеют раздельные регулировки усиления и наклона частотной характеристики. Максимальный выходной уровень подъездного усилителя устанавливается, исходя из возможностей усилителя и количества поэтажных абонентских ответвителей в подъездной телевизионной кабельной сети.

• При больших потерях в старом квартирном кабеле ввода, уровня сигнала в квартире может не хватить для работы нескольких телевизоров. В этом случае применяется квартирный усилитель. Он имеет раздельную МВ\ДМВ регулировку усиления и встроенный делитель для подключения нескольких телевизоров.

Кабельное телевидение.

Для работы с большим количеством абонентов используется конвертируемая головная станция. Она применяется при передачи сигналов по воздушным коаксиальным кабелям на большие расстояния в условиях большой напряженности электромагнитного поля от передающих телевизионных устройств. В этом случае, электромагнитные волны, особенно, их низкочастотный спектр, частично просачиваются через экранировку кабеля и отображается на экранах телевизоров, как двоение изображения. В конвертируемой головной станции принимаемые телевизионные каналы переносятся на свободные места в канальной сетке вещания. Такой метод телевизионного вещания широко используется в телевизионных сетях крупных городов и называется Кабельным телевидением (КТВ).

Система коллективного приёма телевидения.

Головная станция прямого усиления предназначена для приёма и усиления телевизионного сигнала в небольших телевизионных сетях. Достоинством станции прямого усиления является поканальное, с применением канальных фильтров на ПАВ, - усиление и сложение принимаемых телевизионных сигналов. Стоимость головной станции прямого усиления значительно ниже стоимости конвертируемой головной станции. Такой метод телевизионного вещания называется системой коллективного приёма телевидения (СКПТ).

Комбинированная эфирно-спутниковая система приёма телевидения.

В целях увеличения количества принимаемых телевизионных каналов, применяют комбинированную эфирно - спутниковую систему приёма телевидения. Основой этой системы является мультисвитчинг, который распределяет сигналы от 1 - ой или 2 - х спутниковых и эфирной головной станции на необходимое количество абонентских отводов. Применение каскадируемых мультисвитчингов позволяет строить из них подъездные распределительные сети. Данная схема рекомендуется к использованию в районных центрах и отдаленных от них посёлках и поэволяет получить метровые каналы от эфирной антенны, а дециметровые и дополнительные - от спутниковых антенн. Однако, для приёма спутниковых каналов необходим цифровой спутниковый терминал с соответствующей системой раскодировки сигнала.

Комбинированная аналого-цифровая эфирная система приёма телевидения.

В целях упрощения устройства антенны и перехода на приём цифровых каналов применяют только дециметровую полноразмерную антенну с необходимыми элементами выравнивания и усиления сигнала. А каналы метрового диапазона смотрят в режиме DTV, которые присутствуют там в полном объёме.. Таким образом, общее количество каналов увеличивается за счёт каналов Карусель, Россия-24, а их качество значительно улучшается за счёт отказа от метрового диапазона. При этом, общая стоимость установки антенны снижается, примерно, на 2500-3000 рублей.

1. Стоимость оборудования. Стоимость полноразмерного комплекта эфирных антенн ..... от 3500 руб (Китай) - до 6500 руб.(Голландия), стоимость телескоп. мачты 6 - 8 м .....2000 руб, стоимость мачтовых креплений ..... 1000 руб, стоимость антенного кабеля ...... 1000 руб, стоимость усилительного комплекта головной станции ...... 2500 руб. Итого минимальная стоимость оборудования ... от 10 000 руб до 13 000 руб. Окончательная стоимость оборудования определяется после проведения замеров телевизионного сигнала в месте установки.

2. Стоимость работ. Работы по установке антенны с креплением к кирпичной трубе ......... 3500 руб, работы по сборке и настройке головной станции ........ 3000 руб. Итого ..... 6 500 руб. Работа по установке антенны на покатой на крыше производится при отсутствии атмосферных осадков и без применения труда гастробайтеров. При работе с юридическими лицами, работа начинается только после перечисления указанной в договоре суммы на банковский счёт Исполнителя.

3. Транспортные расходы: выезд на осмотр места работы - 500 руб, выезд на установку или ремонт в пределах Малого бетонного кольца- 1000 руб.

4. Таким образом, минимальная предварительная расчётная стоимость установки полноразмерной коллективной эфирной антенны составляет от 18 000 рублей.

Окончательная стоимость установки эфирной антенны устанавливается только после выезда на место работы и составления сметы работ.

Примечание. Мы не устанавливает дешёвых бытовых антенн, рассчитанных на самостоятельную установку, типа Гарпун, Рогатка или Синфазная польская решётка. Они не обеспечивают необходимые параметры приёма, ненадёжны в эксплуатации и не поддаются необходимым регулировкам.
